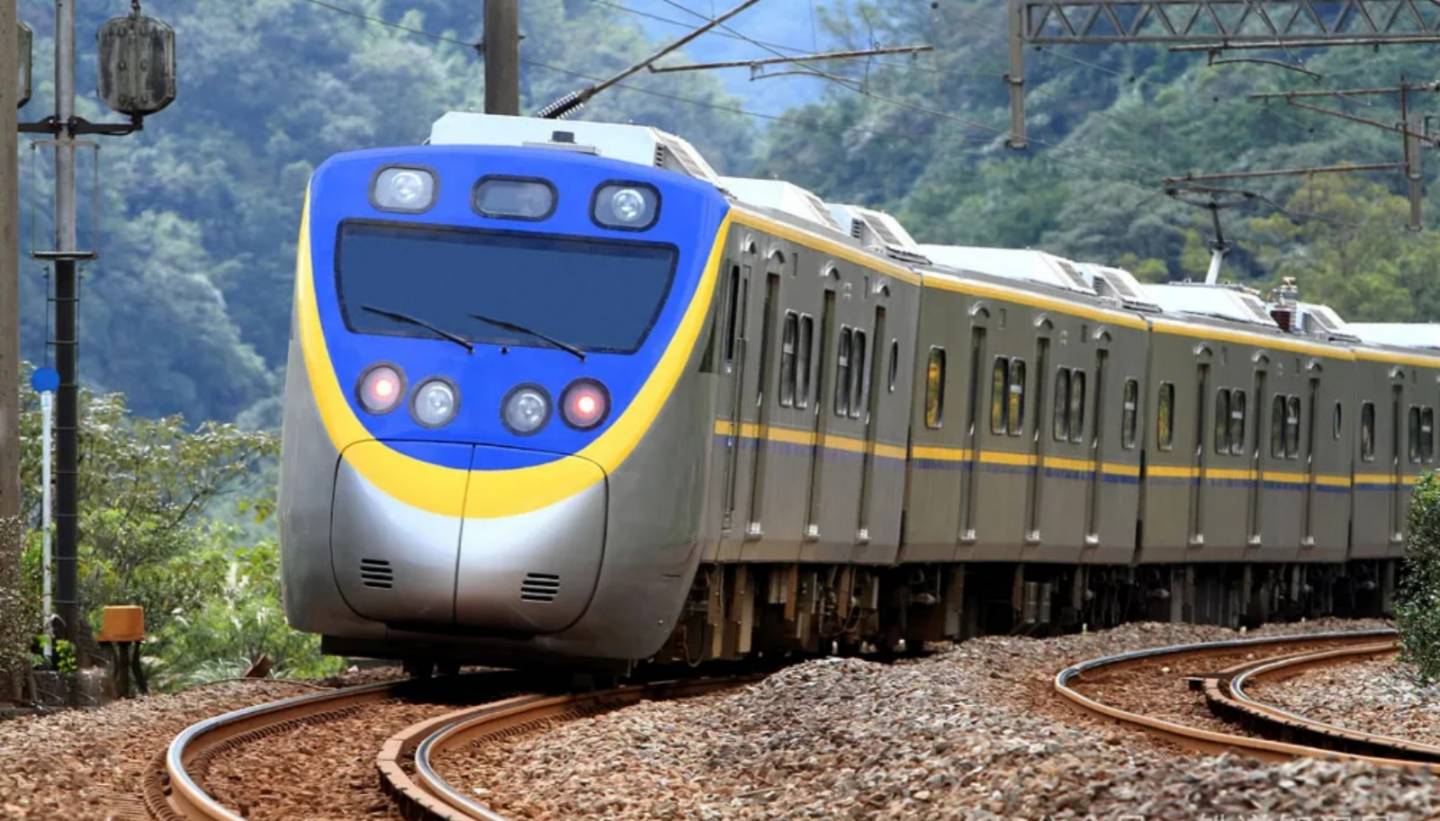

عند مشاهدة قطار يمر بسلاسة عبر منحنى بسرعة عالية، يتساءل الكثير من الناس: كيف يمكن للقطار أن يدور بدون عجلة قيادة؟

في الواقع، تعتمد القطارات على التصميم الخاص لمداسات عجلات السكك الحديدية والتفاعل المعقد بين العجلات والقضبان للتعامل مع المنحنيات بأمان وسلاسة. وهذا أحد المبادئ الهندسية الأساسية وراء أنظمة السكك الحديدية الحديثة.

لماذا يمكن لعجلات السكك الحديدية 'التوجيه' تلقائيًا؟

على عكس إطارات السيارات، فإن عجلات السكك الحديدية الحديثة - بما في ذلك عجلات القاطرة، وعجلات سيارات الركاب، وعجلات قطار الشحن، وعجلات المترو - ليست ذات أشكال أسطوانية بسيطة. وبدلاً من ذلك، فإنها تستخدم مقاطع مداس العجلة المستدقة أو المقاومة للتآكل المصممة خصيصًا.

عندما تدخل مجموعة العجلات في منحنى، تتحرك مجموعة العجلات قليلاً إلى الجانب بالنسبة إلى القضبان:

• تتلامس العجلة الخارجية مع السكة في موضع ذي نصف قطر دوران أكبر؛

• تتصل العجلة الداخلية بالسكة في موضع ذي نصف قطر دوران أصغر.

نظرًا لأن كلتا العجلتين مثبتتان بشكل صارم على نفس المحور في تكوين مجموعة عجلات صلبة، فإنهما تدوران دائمًا بنفس السرعة الزاوية.

نتيجة ل:

• تتحرك العجلة الخارجية بشكل طبيعي لمسافة دوران أطول؛

• تقطع العجلة الداخلية مسافة دوران أقصر.

يعوض هذا الاختلاف في نصف القطر المتداول تلقائيًا اختلاف المسار بين القضبان الداخلية والخارجية، مما يسمح للقطار بالمرور عبر المنحنيات بسلاسة دون أي آلية توجيه.

كيف يساعد الزحف الطولي القطارات على التعامل مع المنحنيات؟

في المنحنيات الضيقة، قد لا يعوض فرق نصف قطر التدحرج وحده فرق المسافة بين القضبان الداخلية والخارجية بشكل كامل.

عند هذه النقطة، تحدث ظاهرة تسمى الزحف الطولي بين العجلة والسكك الحديدية.

يشير الزحف الطولي إلى الانزلاق النسبي المجهري داخل رقعة التلامس مع سكة ​​العجلة. على الرغم من أن الحركة صغيرة للغاية، إلا أنها تساعد على إعادة توزيع القوى العرضية بين العجلة والسكك الحديدية، مما يسمح للعجلة الخارجية بالتحرك لمسافة أبعد قليلاً.

يساعد الزحف الطولي على:

• تقليل تآكل شفة العجلة؛

• تقليل تأثير السكك الحديدية على العجلات؛

• تحسين أداء التفاوض على المنحنى؛

• تعزيز استقرار التشغيل.

• إطالة عمر خدمة العجلات والقضبان.

لذلك، يعد زحف السكك الحديدية آلية مهمة أخرى تمكن مركبات السكك الحديدية من العمل بسلاسة على المنحنيات.

ما هو الفرق بين العجلات الصلبة وعجلات العجلات المستقلة؟

تنقسم هياكل عجلات السكك الحديدية بشكل أساسي إلى مجموعات عجلات صلبة ومجموعات عجلات مستقلة.

مجموعة عجلات صلبة

تتكون مجموعة العجلات الصلبة من عجلتين مثبتتين بقوة على نفس المحور، مما يتسبب في دوران العجلتين بشكل متزامن.

يقدم هذا الهيكل العديد من المزايا:

• أداء توجيهي ممتاز؛

• استقرار عالي السرعة.

• قدرة تحمل قوية؛

• سلامة تشغيلية موثوقة.

لهذا السبب، تستخدم العجلات الصلبة على نطاق واسع في:

• القطارات عالية السرعة.

• عربات الشحن؛

• مدربي الركاب؛

• مركبات المترو؛

• أنظمة السكك الحديدية الثقيلة.

مجموعة عجلات مستقلة

تسمح مجموعة العجلات المستقلة للعجلات اليسرى واليمنى بالدوران بشكل مستقل.

على الرغم من أن هذا الهيكل يمكن أن يتكيف بشكل طبيعي مع اختلافات مسار المنحنى، إلا أن قدرته الأضعف على التوجيه تجعله أكثر عرضة لتذبذبات الصيد، مما يحد من تطبيقه في مركبات السكك الحديدية عالية السرعة.

اليوم، تستخدم العجلات المستقلة بشكل رئيسي في:

• عربات الترام ذات الأرضية المنخفضة؛

• بعض مركبات السكك الحديدية الخفيفة؛

• أنظمة النقل الحضري.

لماذا يعد تصميم مداس عجلة السكك الحديدية مهمًا جدًا؟

تؤثر دقة مداس عجلة السكك الحديدية بشكل مباشر على أداء القطار والسلامة التشغيلية.

يمكن لمداس العجلة المصمم بشكل صحيح أن:

• تحسين القدرة على التفاوض حول المنحنى؛

• تقليل تآكل العجلات والسكك الحديدية؛

• تقليل الضوضاء والاهتزاز.

• تعزيز الاستقرار عالي السرعة.

• انخفاض خطر الانحراف عن المسار؛

• إطالة عمر خدمة العجلة.

ونتيجة لذلك، فإن تصنيع عجلات السكك الحديدية يتطلب معايير عالية للغاية في دقة تصنيع المداس، وعمليات المعالجة الحرارية، ودقة تجميع مجموعة العجلات.

تصنيع عجلات السكك الحديدية ومجموعة العجلات الاحترافية من MTJ

باعتبارها شركة مصنعة محترفة لعجلات السكك الحديدية، تتخصص MTJ في البحث والتطوير وإنتاج عجلات السكك الحديدية والمحاور وإطارات العجلات ومجموعات العجلات.

تستخدم منتجات MTJ على نطاق واسع في:

• السكك الحديدية عالية السرعة.

• السكك الحديدية الثقيلة.

• أنظمة النقل بالسكك الحديدية في المناطق الحضرية؛

• مركبات المترو؛

• القاطرات

• عربات الشحن.

يمكن أن توفر MTJ:

• عجلات السكك الحديدية الصلبة مزورة.

• عجلات مرنة

• محاور السكك الحديدية

• عجلات كاملة؛

• إطارات عجلات السكك الحديدية.

يتم تصنيع جميع المنتجات وفقًا للمعايير الدولية لضمان أداء ممتاز للتفاوض على المنحنى، واستقرار التشغيل، وعمر الخدمة الطويل.

خاتمة

على الرغم من أن القطارات لا تحتوي على عجلات توجيه، إلا أنها لا تزال قادرة على التعامل مع المنحنيات بأمان وسلاسة من خلال التأثيرات المجمعة لتصميم مداس العجلة المستدقة، وهياكل مجموعة العجلات الصلبة، والزحف الطولي لسكة العجلات.

ويظل هذا المبدأ الهندسي الأنيق أحد أهم أسس النقل بالسكك الحديدية الحديثة.
