تعد عجلات القطار من بين المكونات الحاملة الأكثر أهمية في مركبات السكك الحديدية. تؤثر هندستها بشكل مباشر على السلامة واستقرار الركوب وأداء التآكل والقدرة على التعامل مع المنحنيات.

يعد فهم تصميم مداس عجلة القطار أمرًا ضروريًا لمهندسي السكك الحديدية ومصنعي المعدات الدارجة ومحترفي المشتريات.

1. قطار عجلة الاتصال الإجهاد وتوزيع الأحمال

تدعم عجلة القطار الوزن الكامل للمركبة. ومع ذلك، فإن منطقة الاتصال بين مداس العجلة والسكك الحديدية صغيرة للغاية.

في لحظة الاتصال، يمكن أن يصل ضغط الاتصال إلى 1000 ميجاباسكال.

بسبب هذا الضغط الشديد للتلامس مع سكة ​​العجلة:

· يتم تصنيع عجلات القطار من الفولاذ المطروق عالي القوة.

· مطلوب مقاومة التآكل ممتازة.

· تعتبر مقاومة التعب أمرًا بالغ الأهمية لعمر الخدمة الطويل.

· المعالجة الحرارية الدقيقة تضمن الموثوقية الهيكلية.

يضمن البناء الفولاذي الصلب القوة والمتانة، على الرغم من أنه يزيد أيضًا من وزن العجلة وضوضاء التدحرج.

2. ما هو مداس عجلة القطار؟

مداس العجلة هو السطح المتدحرج لعجلة القطار الذي يتصل بالسكة.

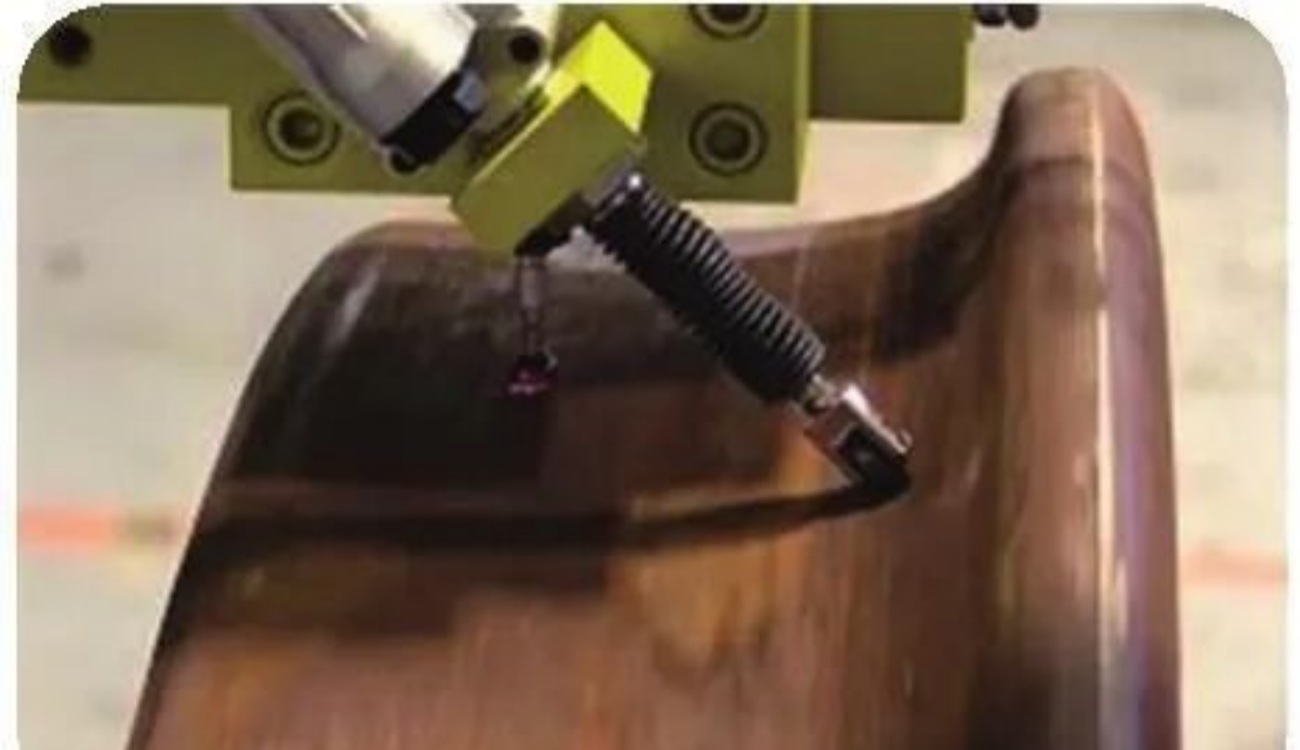

على عكس السطح الأسطواني، تستخدم عجلات السكك الحديدية شكلًا مخروطيًا للمداس. تم وضع حواف العجلة على الجانب الداخلي من القضبان، وتم تصميم سطح المداس بنسب استدقاق محددة.

نسب تفتق المداس القياسية

يشتمل المداس المخروطي عمومًا على منطقتين منحدرتين:

· 1:20 تفتق (أحيانًا 1:40 للقطارات عالية السرعة)

تقع ضمن 48-100 ملم من الحافة الداخلية.

هذه هي منطقة الاتصال الأساسية للسكك الحديدية.

· 1:100 تفتق

تقع على بعد 100 ملم من الحافة.

يوفر هذا القسم دعم الاستقرار الثانوي.

تلعب هذه الهندسة المزدوجة المستدقة دورًا رئيسيًا في استقرار مركبات السكك الحديدية.

3. لماذا تكون عجلات القطار مخروطية الشكل وليست أسطوانية؟

إذا كانت عجلات القطار أسطوانية، فإن الحركة الجانبية ستؤدي إلى عدم الاستقرار.

يتيح المداس المخروطي سلوك التمركز الذاتي التلقائي.

عندما تتحرك مجموعة العجلات بعيدًا عن الخط المركزي للمسار:

· يزداد نصف قطر التدحرج على عجلة واحدة.

· يتناقص نصف قطر التدحرج على العجلة المقابلة.

· تتولد قوة الاستعادة نتيجة للاختلاف في أنصاف أقطار التدحرج.

يوجه هذا المبدأ الهندسي مجموعة العجلات بشكل طبيعي إلى مركز السكة.

نتيجة ل:

· يتم تقليل تآكل الحافة.

· تحسين استقرار التشغيل.

· انخفاض تكاليف الصيانة.

4. كيف تمر عجلات القطار بالمنحنيات بدون فرق

يتم تثبيت عجلات القطار على محور صلب، مما يعني أن كلا العجلتين تدوران بنفس السرعة الزاوية.

عند إدخال منحنى:

· يجب أن تسير العجلة الخارجية لمسافة أطول.

· تقطع العجلة الداخلية مسافة أقصر.

يحل شكل المداس المخروطي هذه المشكلة ميكانيكيًا.

لأن نصف قطر الاتصال المتداول يختلف:

· تعمل العجلة الخارجية بنصف قطر دوران فعال أكبر.

· تعمل العجلة الداخلية بنصف قطر دوران فعال أصغر.

يسمح هذا الاختلاف للقطارات بالمرور عبر المنحنيات بسلاسة دون الانزلاق ودون الحاجة إلى نظام تروس تفاضلي.

إنه أحد أكثر التصاميم الميكانيكية كفاءة في هندسة السكك الحديدية.

5. الأهمية الهندسية لهندسة العجلات

يؤثر تصميم مداس العجلة بشكل مباشر على:

· منحنى سلامة التفاوض

· معدلات تآكل العجلات والسكك الحديدية

· الاستقرار التشغيلي عالي السرعة

· راحة الركوب

· فترات الصيانة

تعد الهندسة المحسنة لعجلات السكك الحديدية أمرًا أساسيًا لعربات الشحن والقاطرات وأنظمة المترو والقطارات عالية السرعة الحديثة.
